Čerpací šachty

Čerpací šachty rozlišujeme na 2 typy podle toho, zda dochází k přečerpávání surových odpadních vod z domácností nebo rekreačních objektů do gravitační kanalizace nebo do tlakové kanalizace

      Napište nám

      Vyplňte prosím tento krátký formulář - ozveme se Vám nejbližší pracovní den.

      Přečerpávání do gravitační kanalizace

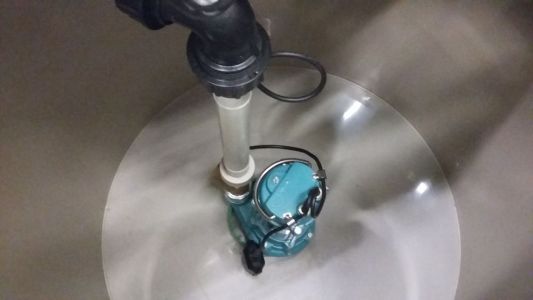

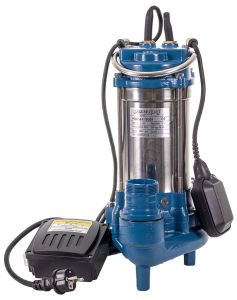

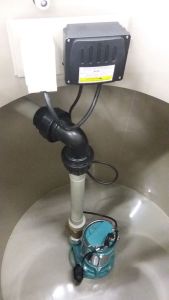

      Čerpací stanice je kompletně vystrojená plastová jímka, jejíž součástí je kalové řezací čerpadlo s vlastním plovákovým spínačem, zpětnou klapkou, kulovým uzavíracím ventilem, rozebíratelnou spojkou potrubí a výtlačným potrubím z čerpací jímky. Vstupní revizní šachta o průměru 600mm a výšce 300 mm je opatřena plastovým poklopem. Výšku revizní šachty lze zvýšit dle místních podmínek a požadavků odběratele.

      Objem nádrže čerpací stanice a vybavenost čerpadly je navrhována dle objemu a množství čerpané odpadní vody s přihlédnutím na výšku a délku čerpání.

      Základní typy čerpacích stanic do gravitační kanalizace:

      typ ⌀ v mm výška mm objem m3 výška vtok mm výška odtok mm vstup ⌀/výška DN vtok / DN výtlak max. převýšení cena
      C CS 1  (1-5 EO) 1000 1500 0,75 1000 1300 600/300 150/63 12 m na dotaz dle vystrojení
      C CS 2  (6-8 EO) 1000 2000 1,15 1500 1800 600/300 150/63 15 m na dotaz dle vystrojení
      C CS 3  (9-12 EO) 1500 2000 1,7 1500 1800 600/300 150/63 19 m na dotaz dle vystrojení
      K uvedené ceně bude připočtena sazba DPH 12% nebo 21%

      Přečerpávání do tlakové kanalizace

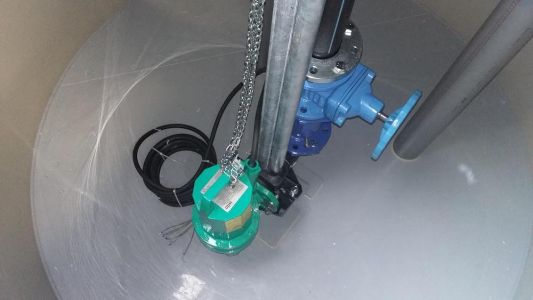

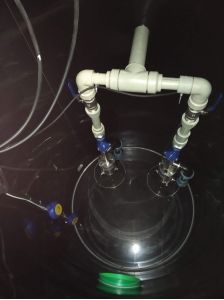

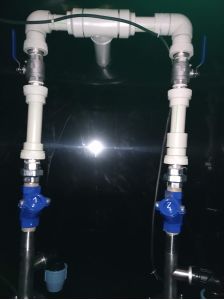

      Čerpací stanice je kompletně vystrojená plastová jímka, jejíž součástí je kalové řezací čerpadlo, systém spouštěcích plovákových spínačů a sond pro hlídání max. a min. hladiny s přípravou pro zapojení do signalizace, zpětnou klapkou, nerezovým uzavíracím ventilem, rozebíratelnou spojkou potrubí, pojistným tlakovým ventilem a výtlačným potrubím z čerpací jímky. Vstupní revizní šachta o průměru 600mm a výšce 300 mm je opatřena plastovým poklopem. Výšku revizní šachty lze zvýšit dle místních podmínek a požadavků odběratele.

      Objem nádrže čerpací stanice a vybavenost čerpadly je navrhována dle objemu a množství čerpané odpadní vody s přihlédnutím na výšku a délku čerpání.

      Základní typy čerpacích stanic do tlakové kanalizace:

      typ ⌀ v mm výška mm objem m3 výška vtok mm výška odtok mm vstup ⌀/výška dn vtok / dn výtlak max. převýšení cena
      C CST 1 (1-5 EO) 1000 1500 0,75 1000 1300 600/300 150/40 30 m na dotaz dle vystrojení
      C CST 2 (6-8 EO) 1000 2000 1,15 1500 1800 600/300 150/40 30 m na dotaz dle vystrojení
      C CST 3 (9-12 EO) 1500 2000 1,7 1500 1800 600/300 150/40 30 m na dotaz dle vystrojení
      K uvedené ceně bude připočtena sazba DPH 12% nebo 21%

      Součástí výše uvedených cen není:

      • Uvedení ČS do provozu a zaškolení
      • Stavební a elektroinstalační práce – lze zajistit
      • Napojení na přívodní a výtlačné potrubí
      • Elektronický rozvaděč pro rozběh čerpadla
      • DPH – 15% nebo 21%

      Elektronický rozvaděč pro řízený rozběh jednoho čerpadla:

      Typ

      Typ čerpadla

      cena

      XTREME 1-M

      1x 230V

      4 800,-

      XTREME 1-T

      1x 400V

      5 400,-
      K uvedené ceně bude připočtena sazba DPH 12% nebo 21%

      Stavební příprava:

      Plastovou čerpací šachtu usazujeme do předem zhotoveného výkopu, který odpovídá velikosti výrobku a hloubce uložení přívodního potrubí. Dno výkopu vybetonujeme – nejlépe armovaným betonem a za postupného napouštění vodou ji obsypáváme prosátou zeminou bez ostrých hran až po nátokové hrdlo. Vyskytuje-li se v místě stavby spodní voda, je nutno šachtu obetonovat i po obvodu v celé její výšce. K tomuto účelu je šachta na venkovním obvodu opatřena plastovou výztuhou s otvory pro zavěšení armatury.

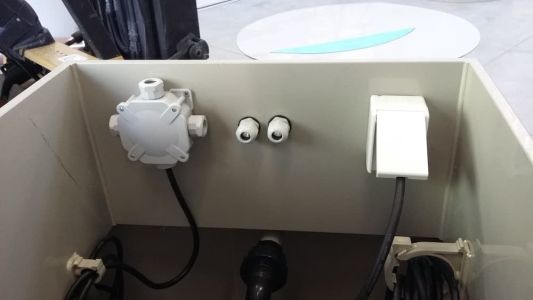

      Šachta je opatřena otvorem DN 40, do kterého zapojíme el. chráničku, kterou povedeme elektrický kabel pro budoucí připojení čerpadla a ostatních součástí. Rychlospojkou spojíme výtlak na čerpací stanici s výtlačným PE potrubím.

      Všechny čerpací stanice jsou samonosné za předpokladu, že se v místě uložení nevyskytuje spodní voda. Bez předchozího obetonování je šachta nepřejezdná. Pro možnost přejíždějí je nutné ji obetonovat a použít litinový poklop revizní šachty, který odpovídá předpokládanému zatížení. V místech, kde bude nad plastovým stropem větší vrstva zeminy než 500 mm se použije strop šachty jako falešné bednění pod armovaný beton tl.100 mm. Betonový strop je v tomto případě nutné vynést armaturou do rostlého terénu nebo provést na celkové obetonování šachty.

      Elektro připravenost:

      • Vybereme vhodné místo pro umístění elektrického rozvaděče a to na dobře přístupném a přehledném místě.
      • K místu kde bude umístěn elektrický rozvaděč pro přečerpávací stanici je nutné přivést napájecí kabel 3*2,5CYKY jištěný v hlavním rozvaděči.
      • Mezi místo pro elektrický rozvaděč a šachtu pro přečerpávací stanici je nutné položit chráničku DN40 s 2 ks kabelů ( 1ks 3*2,5 CYKY a 1ks 5*1,5 CYKY ), tato chránička se zaústí do připraveného otvoru v šachtě.

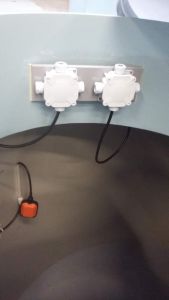

      Systém hlídání hladin v čerpací jímce:

      • pro upozornění naplněnosti nádrže nad dosah plovákového spínače čerpadla – pro hlášení poruchy čerpadla
      • 2x stacionární sonda v jímce
      • Signalizační skříň se světelným alarmem naplněnosti jímky

      CENA: 5 900,- Kč

      Možnost dodávky včetně montáže na klíč:

      • zabudování do vzdálenosti cca 50ti km od dodavatele
      • dodávka a doprava betonu + armatur do betonu
      • pomocné výkopové a zemní práce
      • práce traktorbagrem
      • doprava materiálu a osob
      • napojení kompletu na kanalizační síť ( je-li potrubí přivedeno max. 1m od uložení kompletu. )

      CENA: základní cena + beton dle velikosti nádrže – viz. příloha podrobný ceník zabudování

      Další příslušenství a služby k dokoupení

      Možnost dopravy nádrže
      • V rozvozový den pro odběratele – fyzické osoby – doprava jímek a septiků od objemu 4 m3 v Jižních Čechách ZDARMA
      • Doprava v ostatních případech za 20,- Kč / km + DPH
      Nástavec revizní šachty
      • průměr 600 mm
      • volitelná výška dle výšky terénu nad nádrží

      Cena: 220,- Kč / 1 dm + DPH

      Armatury do betonu
      • armatura po obvodu nádrže zavěšená do svislých vzpěr
      • kari síť pro armované víko

      Cena: 4 500,- Kč + DPH = 5 445,- Kč

      Zapůjčení plastového opláštění pro válcové nádrže

      Cena: 818,- Kč + DPH = 990,- Kč

      • pomůcka pro zabudování nádrže svépomocí
      • zajistí minimální spotřebu betonu pro obetonování
      • půjčujeme proti vratné kauci 5 000,- Kč
      Bakterie do septiků a žump
      • odstraňuje zápach ze septiku nebo žumpy
      • rozloží usazeniny a kaly, mění tuhý organický odpad ve vodu
      • balení 500 g

      Cena: 270,- Kč / 500 g

      Zpracování projektové dokumentace

      Projektová dokumentace k ČOV/septiku:
      CENA:         8 000,- Kč

      • orientační cena, konečnou cenu lze stanovit dle složitosti záměru s ohledem na případnou nutnost návštěvy projektanta na staveništi apod

      Vyřízení povolení stavby/ohlášení:
      CENA: 6 000,- Kč

      V případě zájmu o projekční služby předáme Váš kontakt projekční kanceláři, která s Vámi probere další postup.
